Analisi delle ombre sugli impianti fotovoltaici
Lo strumento è riservato agli utenti registrati: la registrazione dà diritto a una prova gratuita di 2 giorni, poi l’accesso prosegue con l’abbonamento mensile. Registrazione, stato dell’account e abbonamento sono nella pagina Account Analisi Ombre FV. Per un controllo veloce di una sola falda è disponibile la verifica rapida delle ombre.
Strumento riservato agli utenti registrati La registrazione è gratuita e dà diritto a una prova di 2 giorni a partire dalla conferma dell’indirizzo email. Al termine lo strumento resta disponibile con l’abbonamento mensile di 12,00 € al mese. Registrati e prova gratis Accedi Gli enti scolastici possono richiedere l'uso gratuito dello strumento per i propri studenti, previa autorizzazione dell'amministratore di Cosmo Energia SC. Gli studenti autorizzati si registrano indicando il codice comunicato dal proprio istituto. Richiedi l’autorizzazione
A cosa serve

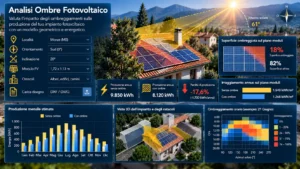

Il configuratore calcola le ombre portate da comignoli, abbaini, parapetti, antenne e altri ostacoli sui moduli di un impianto fotovoltaico su tetto e le converte in perdite di energia annue per modulo, per stringa e per l’intero campo. Indica i moduli per cui un ottimizzatore recupera energia in misura giustificata e, se si inseriscono il valore dell’energia e il costo dell’ottimizzatore, in quanti anni la spesa rientra. I risultati confluiscono in una relazione tecnica stampabile o salvabile in PDF.
Come si usa
1. Progetto e sito
Si indicano le coordinate dell’impianto, anche incollando un collegamento di Google Earth o Google Maps, e la data e l’ora dell’analisi. Il progetto si salva come file sul proprio computer e si riapre in qualsiasi momento.
2. Disegno della copertura
Dal DXF il programma riconosce in automatico falde, moduli e ostacoli e ricava scala, Nord e origine quando il disegno li contiene. In alternativa si ricalca un PDF o un’immagine dopo averne impostato scala, origine e Nord, oppure si disegna la copertura senza sfondo con le misure prese in sito.
3. Falde e componenti
Per ogni falda si indicano inclinazione e quota di gronda e si conferma l’orientamento rispetto al Nord reale; per ogni ostacolo l’altezza sopra il manto. Le file di moduli si generano in automatico con le distanze dai bordi e dagli ostacoli. Il programma segnala soltanto le anomalie reali, come falde che non combaciano sul colmo o moduli fuori falda, e propone la correzione automatica delle falde.
4. Analisi e reporting
Si calcolano le ombre nell’istante e nella giornata, con la durata dell’ombra su ogni modulo, poi la producibilità e le perdite nell’anno meteorologico tipico. Il report raccoglie dati di ingresso, pianta, verifiche, risultati annui, mensili e giornalieri, analisi delle stringhe e indicazione sugli ottimizzatoli.
Come funziona il calcolo
- Posizione del Sole con l’algoritmo SPA del NREL e poligono d’ombra esatto di ogni ostacolo sul piano di ciascun modulo, per singola cella.
- Verifica analitica della lunghezza e dell’ampiezza dell’ombra di ogni ostacolo, confrontata con il modello.
- Anno meteorologico tipico PVGIS della Commissione europea, irraggiamento sul piano dei moduli con il modello di Perez, perdite angolari e temperatura delle celle.
- Modello elettrico con tre sottostringhe per modulo protette dai diodi di bypass ed effetto del modulo ombreggiato sull’intera stringa, con inverter dotato o privo di ricerca del massimo globale.
- Scelta degli ottimizzatoli confrontando l’energia annua della stringa con e senza ciascun ottimizzatore.
Cosa non calcola
Il calcolo è esatto rispetto al modello inserito: la qualità del risultato dipende dalle misure. Non sono considerati le ombre di edifici, alberi e falde non disegnati, la tensione minima di inseguimento dell’inverter, le perdite proprie degli ottimizzatoli, la neve e lo sporcamento localizzato. I risultati sono stime tecniche preliminari e non sostituiscono la verifica in sito di misure e ostacoli.
Accesso e abbonamento
La registrazione è gratuita e dà una prova di 2 giorni dalla conferma dell’indirizzo email. Al termine l’accesso prosegue con l’abbonamento mensile di 12,00 € senza IVA (regime forfettario), acquistabile da 1 a 12 mesi con PayPal o con bonifico, senza rinnovo automatico. Disegni e progetti restano sul computer dell’utente; per i dati climatici il sito riceve soltanto le coordinate dell’impianto.
Gli enti scolastici possono richiedere l’uso gratuito dello strumento per i propri studenti, previa autorizzazione dell’amministratore di Cosmo Energia, scrivendo a info@cosmoenergia.it. L’istituto autorizzato riceve un codice da distribuire agli studenti.
Lo strumento sul tuo sito WordPress
Chi possiede un sito WordPress può installare lo stesso strumento sul proprio sito acquistando la licenza del plugin con aggiornamenti mensili.
Strumenti e servizi collegati
Definito il campo puoi dimensionare le stringhe con il calcolatore di dimensionamento stringhe, stimare la produzione con la stima di produzione PVGIS e configurare la struttura con il configuratore strutture fotovoltaiche. Per un controllo del progetto da parte di un tecnico richiedi una consulenza tecnica.
Fonti: dati climatici PVGIS, Commissione europea, Centro comune di ricerca (JRC); posizione del Sole con l’algoritmo SPA del NREL.
